TOOL SHRINK Basic


La solution d'entrée de gamme intelligente pour la technologie de frettage professionnelle

Demande de prix
Demande de démonstration

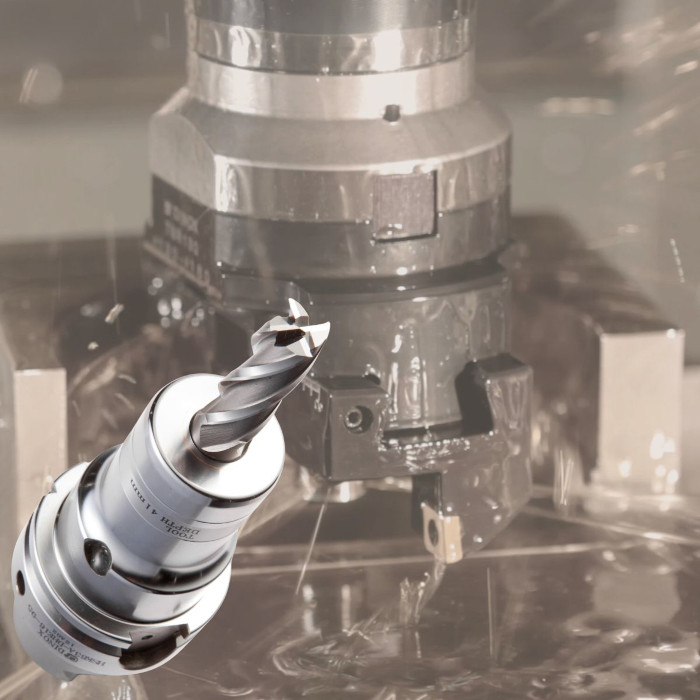

TOOL SHRINK Basic est un système de frettage par induction compact et efficace, conçu pour assurer un frettage rapide et un serrage précis des outils. Cette solution industrielle garantit un maintien fiable des outils par frettage, répondant aux exigences des environnements d'usinage modernes en offrant une excellente concentricité et une répétabilité optimale.

Grâce à sa technologie avancée de frettage par induction, le système adapte automatiquement le cycle de chauffe afin d'assurer des opérations de frettage rapides, sûres et maîtrisées. Le TOOL SHRINK Basic facilite les changements d'outils, optimise les cycles de frettage et constitue une solution fiable et efficace pour les ateliers de production et les environnements industriels.

  • Conception ergonomique pour une utilisation simple et sûre
  • Intégration parfaite avec les systèmes de préréglage Trimos PWB
  • Solution « Smart-coil » (mesure la résistance en fonction de l'épaisseur du support) Consommation d'énergie réduite/optimisée grâce au réglage automatique de la puissance (en kW) et de la durée de chauffage pour chaque support
  • Consommation électrique : 7 à 15 kW ; pas de surchauffe
  • Frettage et desserrage rapides de TOUS les porte-outils de Ø 3 à 32 mm (ainsi que de 40 mm avec la même bobine) en acier rapide (HSS), métaux lourds / carbure et MST ; porte-outils magnétiques et non magnétiques
  • Keypanel-Easy
  • Longue durée de vie des porte-outils grâce aux cycles de frettage automatiques
  • Haute concentricité
  • Réduction des coûts de mise en place et des temps d'arrêt liés au remplacement des outils
  • Durée de frettage : environ 2 à 7 secondes (selon la forme du porte-outil)
  • Interface Web 4.0
  • Interface EVO Pi (cycles de frettage individuels et pour des applications spéciales ou personnalisées)
  • Interface d'assistance en ligne
  • Raccordement à l'air comprimé de 3 à 6 bars
  • Longueur max. de frettage : 430 à 490 mm
  • Interface machine maximale : HSK-A125

Contenu de la livraison

  • Adaptateurs multifonctions pour SK|BT|CAT 40 et 50 ; HSK 63|100 ; C6
  • Bobine intelligente avec disques de butée interchangeables
  • Ventilateurs
  • Cône de protection
  • Paire de gants
  • Pi-Interface 4.0
  • Interface d'assistance en ligne

Facultatif

  • Refroidissement par air pulsé
  • Unité de refroidissement à eau complète (UE/États-Unis)
    • 2 colliers de refroidissement
    • Table d'extension pour les colliers et bagues de refroidissement
    • Connexion directe au TOOL SHRINK EVO (UE) ou séparée (États-Unis)
    • Accessoires : adaptateurs de refroidissement
  • Bagues de positionnement pour adaptateurs SK|BT|CAT 30 et C3|C5|C8
  • Boîtier de refroidissement à air pour porte-outils « Easy height »
  • Support d'armoire

Extension de garantie

Extension de garantie

Produits similaires

Tool Shrink Evo Préréglage d'outils Tool Master Basic Préréglage d’outils Tool Master Quadra Préréglage d’outils Tool Master 5 Système de fixation d'outils Tool Boy

Documentation

Accessoires Applications

Données techniques

Tool Shrink Basic
CONSOMMATION ÉLECTRIQUE kW 7-15
GAMME DE DIAMÈTRES mm Pour tous les outils de Ø 3 à 32
TEMPS DE RÉTRÉCISSEMENT s 2 à 7 (selon le diamètre de l'outil)
LONGUEUR MAXIMALE DE RÉTRÉCISSEMENT mm 430 à 490
INTERFACE MAX MACHINE HSK-A125
DIMENSIONS mm 317 x 943 x 920 (L x P x H)
POIDS kg 50
CONTENU DE LA LIVRAISON 8 tiges de butée pour le réglage de la hauteur de l'outil
2 cônes de refroidissement
1 paire de gants
1 paire de pinces
Interface EVO Pi
Interface d'assistance en ligne
Câble d'alimentation de 2,50 m
ACCESSOIRES Adaptateurs de refroidissement SK | HSK | Capto
CONNEXIONS UE CA triphasé 400 V (+/-10 %) + PE/23,8 A/50-60 Hz
CA triphasé 400 V (+/-10 %) + PE + N/23,8 A/50-60 Hz

États-Unis CA triphasé 440-480 V + GND / 23,8 A / 50-60 Hz

Pour d’autres tensions d’alimentation, un transformateur est nécessaire (à commander séparément)

Tension d'entrée : 3 x 208 / 240 / 480 / 600 V CA + GND / 28 A / 50-60 Hz
Tension de sortie : CA 3 x 400 V + PE + N / 28 A / 50-60 Hz

Pression d'air : 3 à 6 bars / diamètre de tuyau requis : 10 mm
Unité de refroidissement (en option)
TEMPS DE REFROIDISSEMENT s 40+ (en fonction du diamètre de l'outil et du mode de refroidissement)
TABLE D'EXTENSION Stockage des colliers de refroidissement et des adaptateurs
DIMENSIONS mm 314 x 630 x 285 (L x P x H)
POIDS kg 35
CONTENU DE LA LIVRAISON Unité de refroidissement
2 colliers de refroidissement
Table d'extension
Accessoires : douille de refroidissement
CONNEXIONS UE – À brancher directement sur la prise prévue à cet effet sur l'appareil de rétraction
États-Unis – L'unité de refroidissement est raccordée séparément
