Préréglage d'outils – TOOL MASTER Quadra

Préréglage d'outils TOOL MASTER Quadra

Réglage et mesure des outils pour toutes les exigences de production

Personnalisation simple du logiciel côté utilisateur, interface d'assistance en ligne

Inspection des outils en lumière transmise et réfléchie

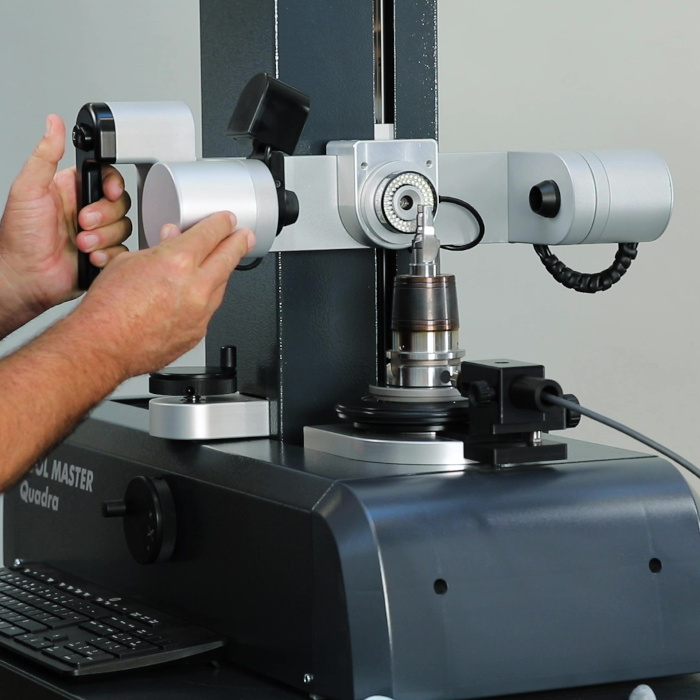

Commande manuelle dans les axes X, Z et C

Solution professionnelle pour un réglage et une mesure faciles des outils

Demande de prix
Demande de démonstration

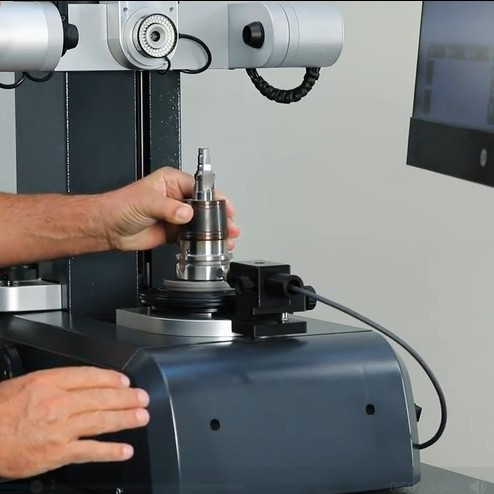

Le TOOL MASTER Quadra est un système de préréglage d'outils professionnel et compact, conçu pour permettre un réglage rapide, simple et de haute précision des outils, afin d'optimiser les processus de production.

Conçue pour offrir une qualité et une flexibilité optimales dans le domaine de l'usinage industriel, la Quadra associe le traitement d'image intuitif EyeRay® Quadra à un matériel ergonomique et à un PC à écran tactile, pour des performances de mesure exceptionnelles.

Sa conception robuste garantit une concentricité et une répétabilité élevées, ce qui permet de réduire les temps d'arrêt et d'améliorer l'efficacité du flux de travail. Doté de fonctionnalités avancées de gestion des outils et des opérateurs, ce système stimule la productivité et facilite les tâches complexes d'inspection des outils.

  • Commande manuelle dans les axes X, Z et C
  • Traitement d'images EyeRay® Quadra
  • Caméra numérique CMOS équipé d'un objectif télécentrique
  • PC tout-en-un 24 pouces avec écran tactile
  • Système de mesure AcuRite
  • Réglage manuel précis et continu
  • Broche porte-outils intégrée ISO 50 ou ISO 40
  • Serrage pneumatique dans les axes X et Z
  • Serrage de la broche
  • Inspection d'outils
  • Armoire avec plateau à outils intégré
  • Imprimante thermique avec 1 rouleau d'étiquettes
  • Inspection d'outils
  • Interface EyeRay®
  • Interface d'assistance en ligne
  • Gestion des opérateurs
  • Logiciel de mesure multilingue EyeRay®
  • Concentricité et répétabilité de mesure optimales grâce à la broche de haute précision
  • High axial radial runout accuracy from < 2μ; vacuum spindle KV from < 2μ
  • Connecteur avec adaptateur UE/CH
  • Système d'exploitation Windows 10
  • Tension électrique : 230 volts

Extension de garantie

Extension de garantie

Produits similaires

Préréglage d'outils Tool Master Basic Préréglage d'outils Tool Master 5 Tool Shrink Basic Tool Shrink Evo Système de montage d'outils Tool Boy

Documentation

Accessoires Applications

Données techniques

TOOL MASTER Quadra
Étendue de mesure

X = 400 mm / Z = 400 mm ou X = 400 mm / Z = 600 mm ou X = 400 mm / Z = 750 mm

ou bien X = 600 mm / Z = 400 mm, ou bien X = 600 mm / Z = 600 mm, ou bien X = 600 mm / Z = 750 mm
Fixation axialePneumatique
Réglage finVolant de commande par axe
Montage des outilsRoulements à aiguilles ou broche KV avec dispositif de blocage en rotation et alimentateur sous vide
Procédure de mesureTraitement d'images avec EyeRay® Quadra

Options
